本文解释了可用于修改外观的选项SOLIDWORKS仿真剧情传奇。图例是显示结果图时出现的颜色图表。查看图表时，这些选项允许用户自定义外观，并在创建新病历报告时更灵活地存储这些设置。

格式化字体和文本大小

    查看结果时，SOLIDWORKS模拟图图例的默认位置在右侧。在本例中，默认外观使用默认配色方案以及以科学记数法显示的值。

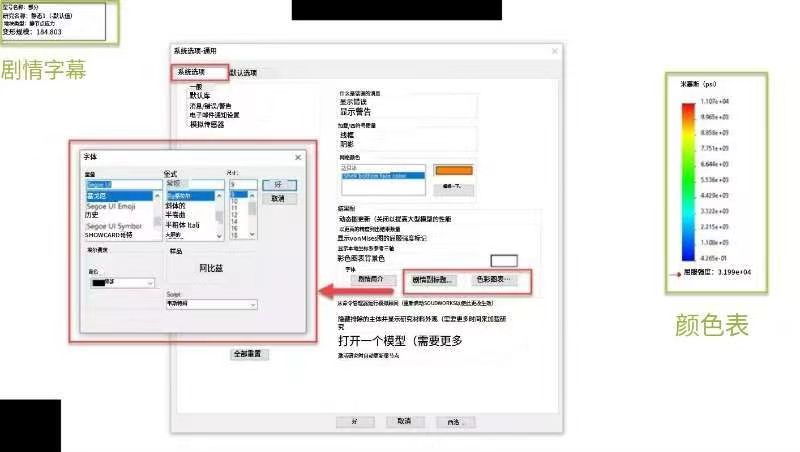

    虽然这些信息看起来不错，但文本格式有点太小，难以阅读。要更新此内容，请访问模拟>选择>系统选项。在这里，您可以使用绘图副标题和颜色图表按钮来更改字体样式和大小。通过将它们置于默认模拟选项中，这将延续到在SOLIDWORKS中查看的所有后续研究。

图表位置和显示设置

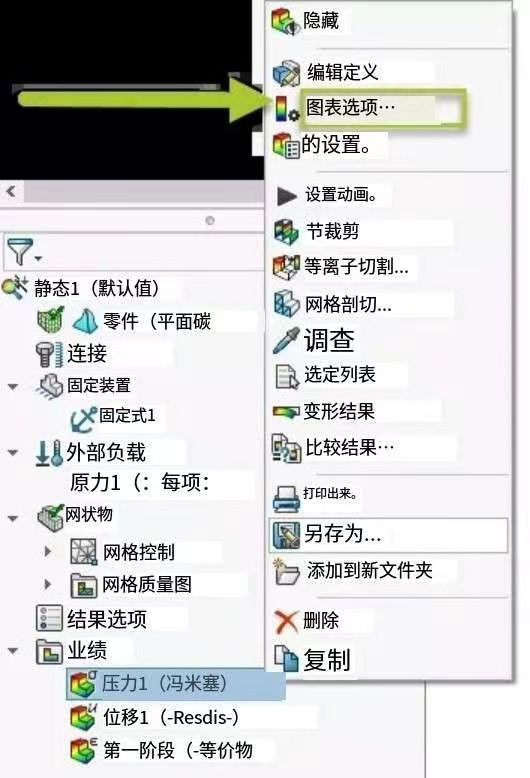

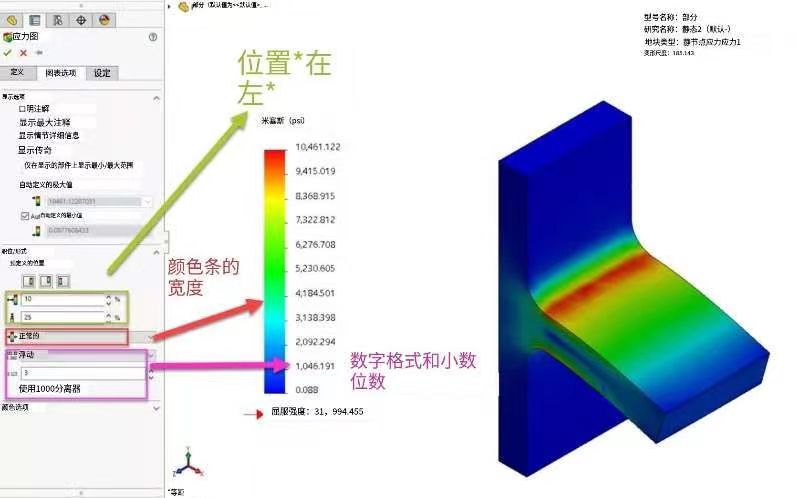

    在我们的研究树上，我们可以右键单击该图并转到图表选项找到更多改变其外观的设置。在...下面位置/格式部分，我们可以定义图表的位置、颜色线的粗细、数字格式和小数位数。如果我们更改此处的设置，选项只会影响我们正在查看的当前病历报告。

颜色选项

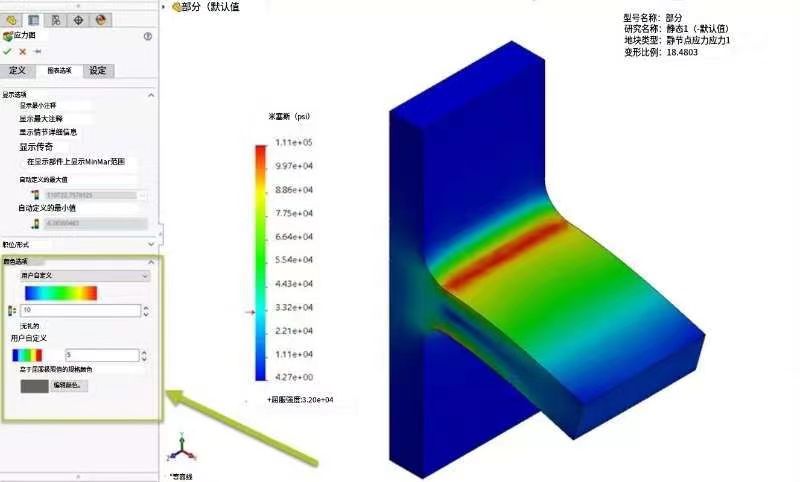

    在同一节的下颜色选项，我们可以使用几个预设来修改配色方案。这包括翻转顺序的选项，以及添加和更改所用颜色数量的用户定义部分。另一个增强是检查选项的能力为产量以上值指定颜色，它允许另一种图表颜色来过滤模型中与此描述匹配的区域。

默认选项

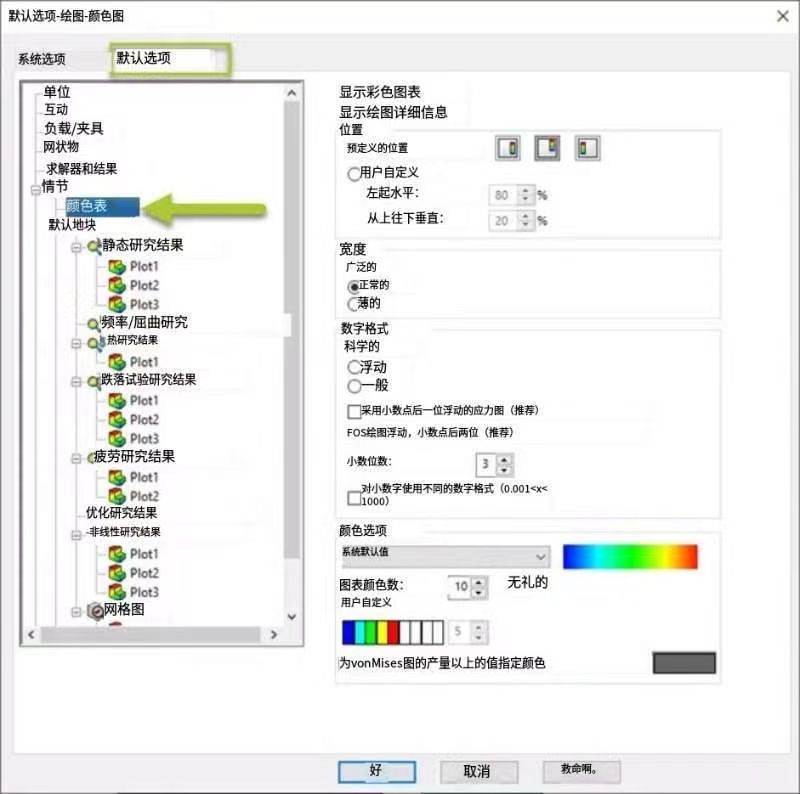

    我们之前讨论的颜色选项也可以在下设置模拟>选择> 默认选项>比色图表。另外两个复选框也允许我们的图表在创建新研究之前显示所有细节或不显示任何细节。通过调整此处的设置，任何新创建的模拟研究都将保留这些颜色选项。

想了解更多？查看我们的YouTube视频查看这些提示、技巧和最佳实践的演示。
