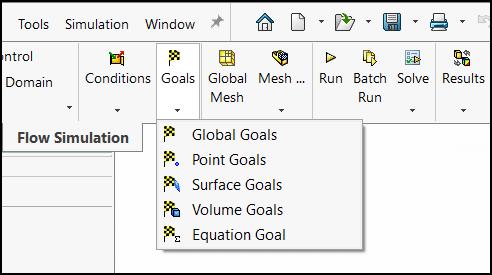

今天讲讲SolidWork flow simulation的参数优化研究,在下图可以看到,我们可以创建几种不同类型的目标; 全局、点、曲面、体积和方程.它们的使用有助于实现准确和有效的解决方案。

参数优化研究:

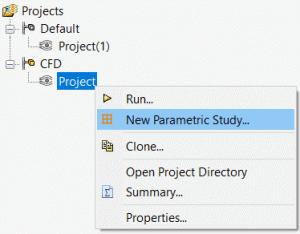

参数研究功能是SolidWorks flow simulation 中的一个重要功能。通过右键单击项目名称来访问其界面。然后,选择要使用的模式。

参数研究模式:

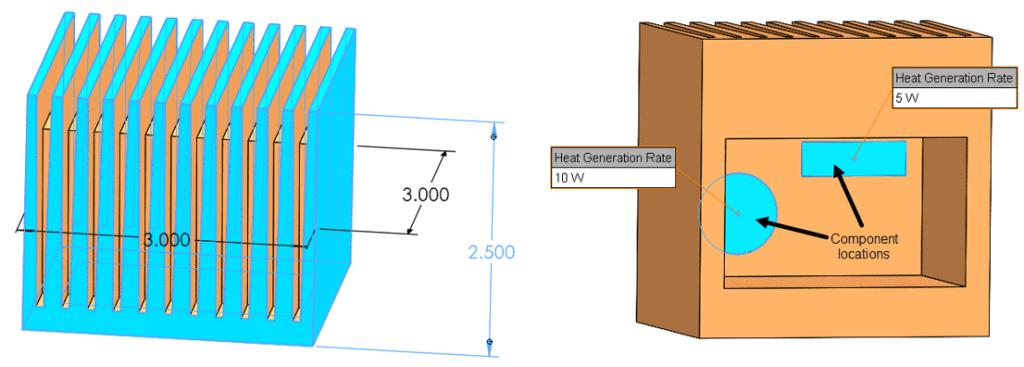

最后两种模式允许自动优化几何形状或流动条件,以实现特定目标。我现在将演示 目标优化 以确定下面所示散热器的最佳翅片高度(目前为2.5英寸) ,以确保不超过最大允许温度。两个组件(未包括在分析中)以10瓦和5瓦的发热速率接触散热器的内表面。在矩形面上接触水槽的最大允许温度为75°C。

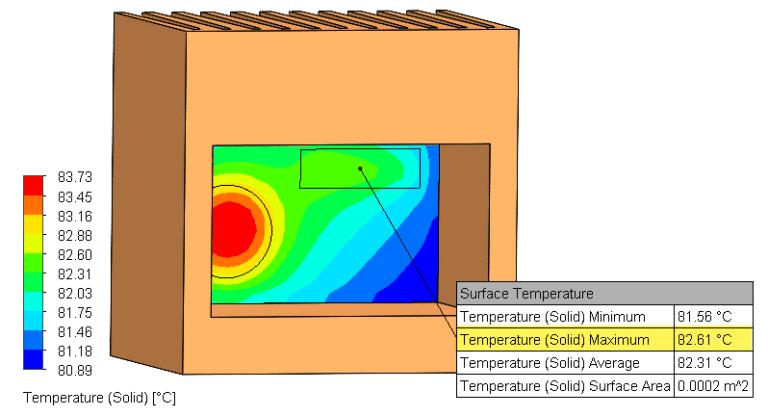

表面温度图显示,对于原始2.5英寸翅片高度,已超过允许值。

这就是 目标优化 可以使用例程来确定鳍需要高多少。

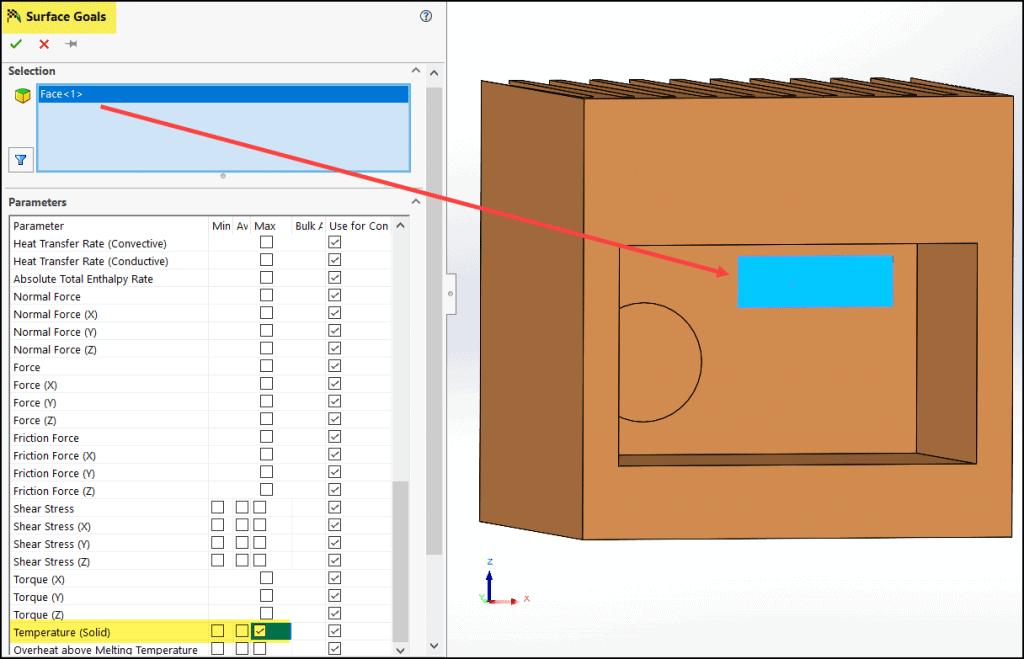

· 首先,设置表面目标,监测感兴趣的人脸的最高温度。

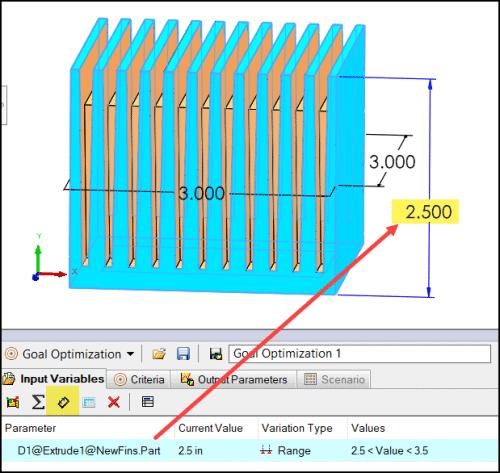

· 在“输入变量”选项卡中,选择尺寸图标,然后从图形区域中拾取2.5英寸尺寸。维度名称将作为输入变量添加到参数列中。
· 双击“变量类型”列下的“范围”,并为其提供一个可接受的设计范围,例如2.5 < 3.5英寸。

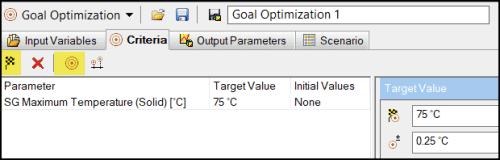

· 最后,切换到“标准”选项卡,选择“添加目标”图标(标志) ,然后选择先前为矩形面上的最高温度定义的目标。目标值设置为75摄氏度,公差为0.25摄氏度。

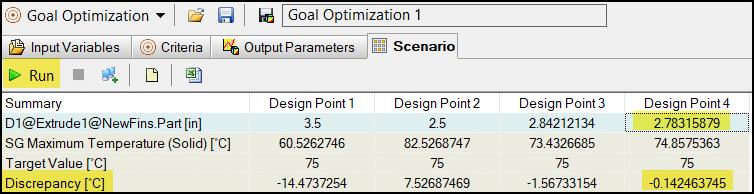

使用“场景”选项卡上的“运行”图标启动优化例程。在本例中,解决方案在四次迭代后收敛到2.78英寸的最佳鳍高度。(请注意,差异的绝对值如何随着每个连续设计点而减小,直到低于0.25摄氏度的标准。)

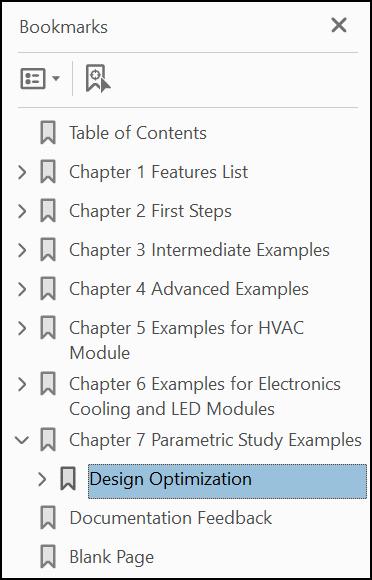

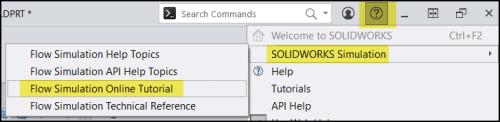

您的SolidWorks flow simulation目中使用目标可以帮助实现高效和准确的解决方案。参数优化是一个强大的功能,无论何时需要做出重要的设计决策,都应该使用它。请注意,有关该主题的完整教程可从程序中获得,并按如下所示访问。谢谢阅读!
