【一句话结论】又一个快速仿真的小技巧的关键不在点哪个按钮,而在边界条件、网格与材料参数是否合理:先把载荷和约束还原成真实工况,再看结果趋势,单看一个颜色图容易得出错误结论。
【本文要点】
- 先确认载荷、约束与接触设置和真实工况一致
- 网格不是越密越好,做一次收敛性检查更可靠
- 材料参数与单位制要在求解前核对
- 用趋势和量级判断结果,别只看最大应力一个数字
【常见问题】
Q:仿真结果和实测对不上,先查哪里?
A:先查边界条件:载荷方向、约束位置、接触是否漏设。这三类占了对不上的大多数,其次才是网格密度和材料参数。
Q:仿真算得慢,加 CPU 核数有用吗?
A:对网格划分和求解有帮助,但提升不是线性的。更有效的往往是简化模型、去掉不参与受力的细节、合理使用对称与轻化,再考虑硬件。
今天和大家分享SOLIDWORKS Simulation 2023的一个新功能:接触的惩罚刚度控制。
当我们使用SOLIDWORKS进行静态分析时,通常会面临两种情况。一种是分析精度的要求不高,希望尽快看到分析的结果,以判断趋势是否符合预期。另一种是分析的工况比较复杂,需要大量时间进行分析运算,效率相对比较低。
SOLIDWORKS Simulation 2023新增了“接触的惩罚刚度控制”功能,可以帮助我们实现静态分析时间及精度的控制。

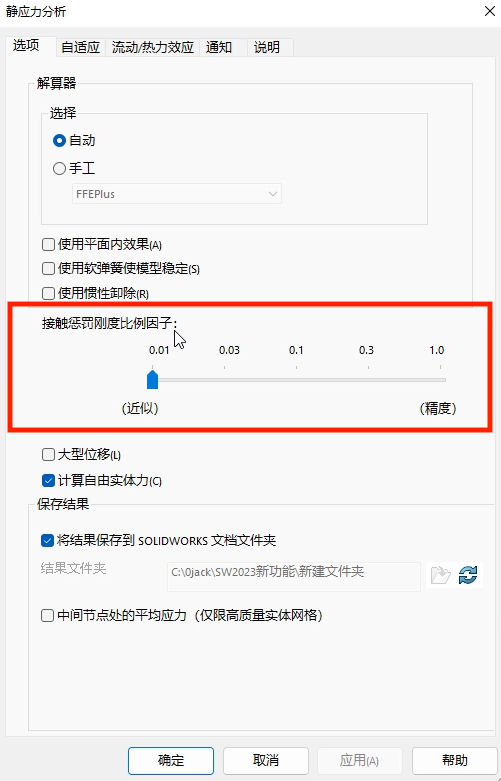

“接触的惩罚刚度控制”用于控制线性静态分析的惩罚刚度比例因子,可在0.01至1.0之间设置,比例因子越大,分析的精度越高。

如果期望获得高精度线性静态分析结果,可设定比例因子为1.0;如果期望更快得到线性静态分析结果,可设定比例因子小于1.0,得到结果为近似值,精度差,但可评估设计或线性静态分析的趋势是否符合预期,这对设计或线性静态分析很有帮助。
我们可以先通过快速分析判断趋势是否符合预期。如果不符合预期,则可在最短时间内调整结构。趋势符合预期后,再做更加精细的分析,从而整体提高效率。
接触的惩罚刚度控制:使用新的接触惩罚刚度比例因子指定接触惩罚刚度,从而更轻松快捷地获得收敛。在线性静态算例中放宽接触惩罚刚度比例因子,从而更快地获得近似解。
优点:在放宽接触惩罚刚度比例因子时提高收敛速度,从而节省时间。
